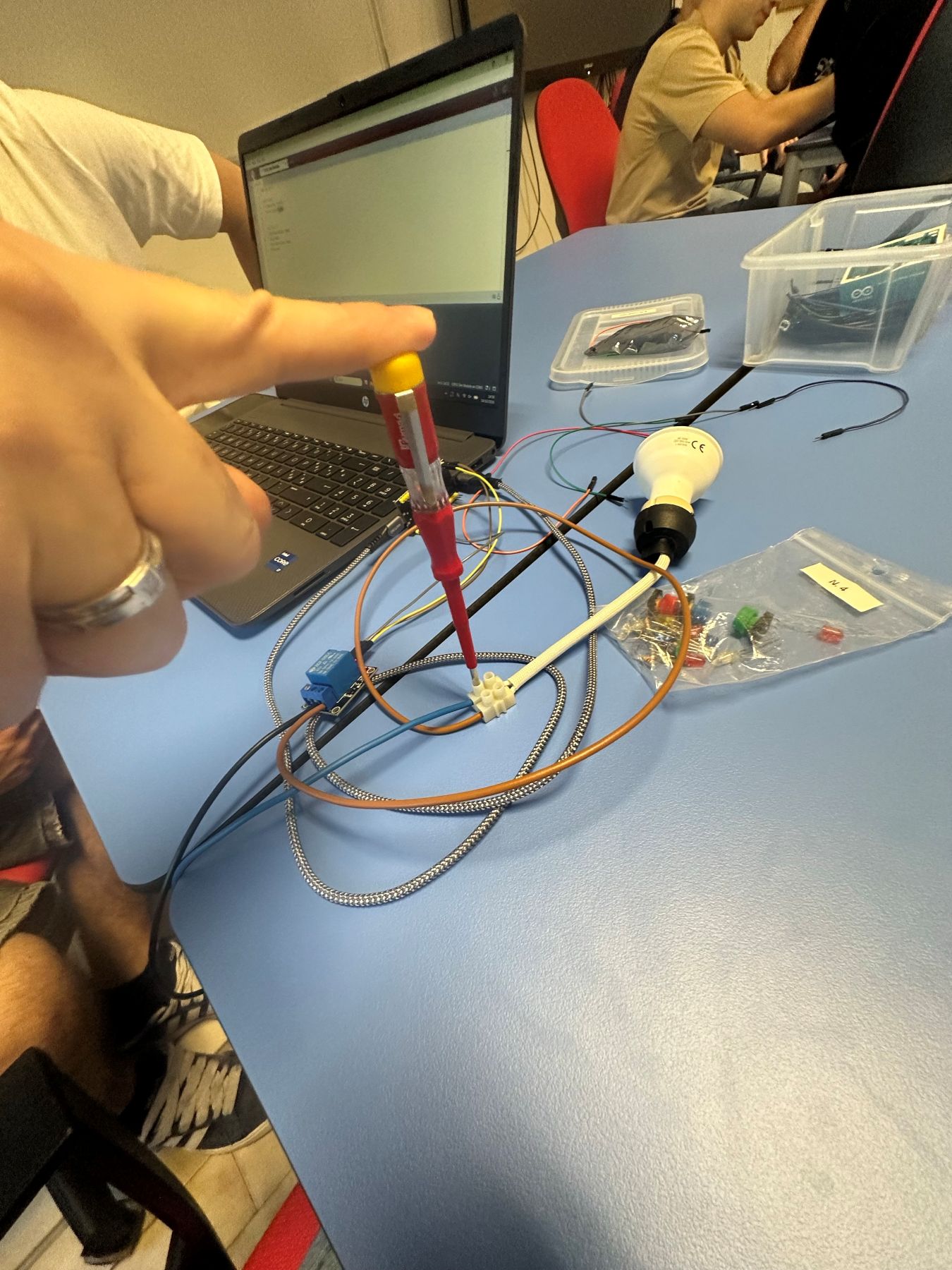

1 · Due mondi elettrici che non si toccano mai

Abbiamo ripassato la distinzione tra i 230 V in alternata della lampada e i 3,3–5 V in continua dell’elettronica.

2 · Il relè: il ponte tra comando e potenza

Il relè permette di comandare la fase della lampada tramite un segnale logico. Ripasso del concetto di NO e NC.

3 · L’ESP32 è il cervello del sistema

Programmato tramite Arduino IDE, l’ESP32 pilota il relè dal GPIO 23. Gli studenti hanno visto come leggere un pulsante, gestire lo stato e comandare il modulo relè. Si osserva sempre il monitor seriale per vedere in tempo reale i cambiamenti di stato.

4 · Pulsante, pull-up e debounce

Collegato su GPIO 18 con INPUT_PULLUP, il pulsante funziona con logica invertita: aperto = HIGH, premuto = LOW. «Senza pull-up l’ingresso resta a mezz’aria e l’ESP32 legge valori casuali.» Abbiamo analizzato anche il problema del debounce, proponendo una semplice soluzione software.

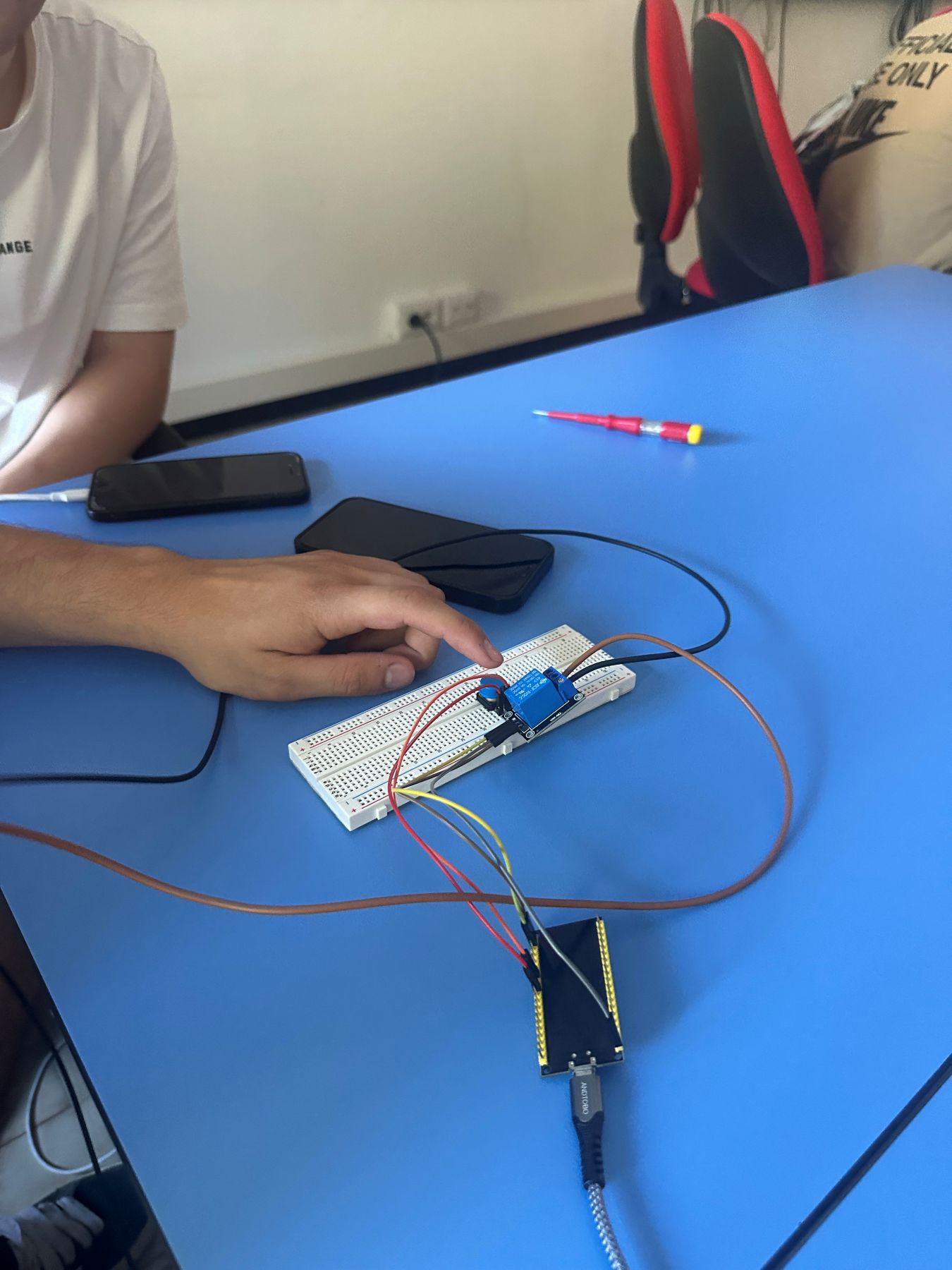

5 · Primo sketch: pulsante → relè

Con gli studenti abbiamo scritto lo sketch essenziale che accende il relè quando il pulsante viene premuto, con un debounce di 20 ms.

6 · Pulsante a toggle: una pressione accende, la successiva spegne

Abbiamo introdotto la logica del fronte di discesa: HIGH → LOW. «Il relè non segue il pulsante: cambia stato solo sul fronte di discesa.» Una logica più evoluta e molto utile nei sistemi domotici.

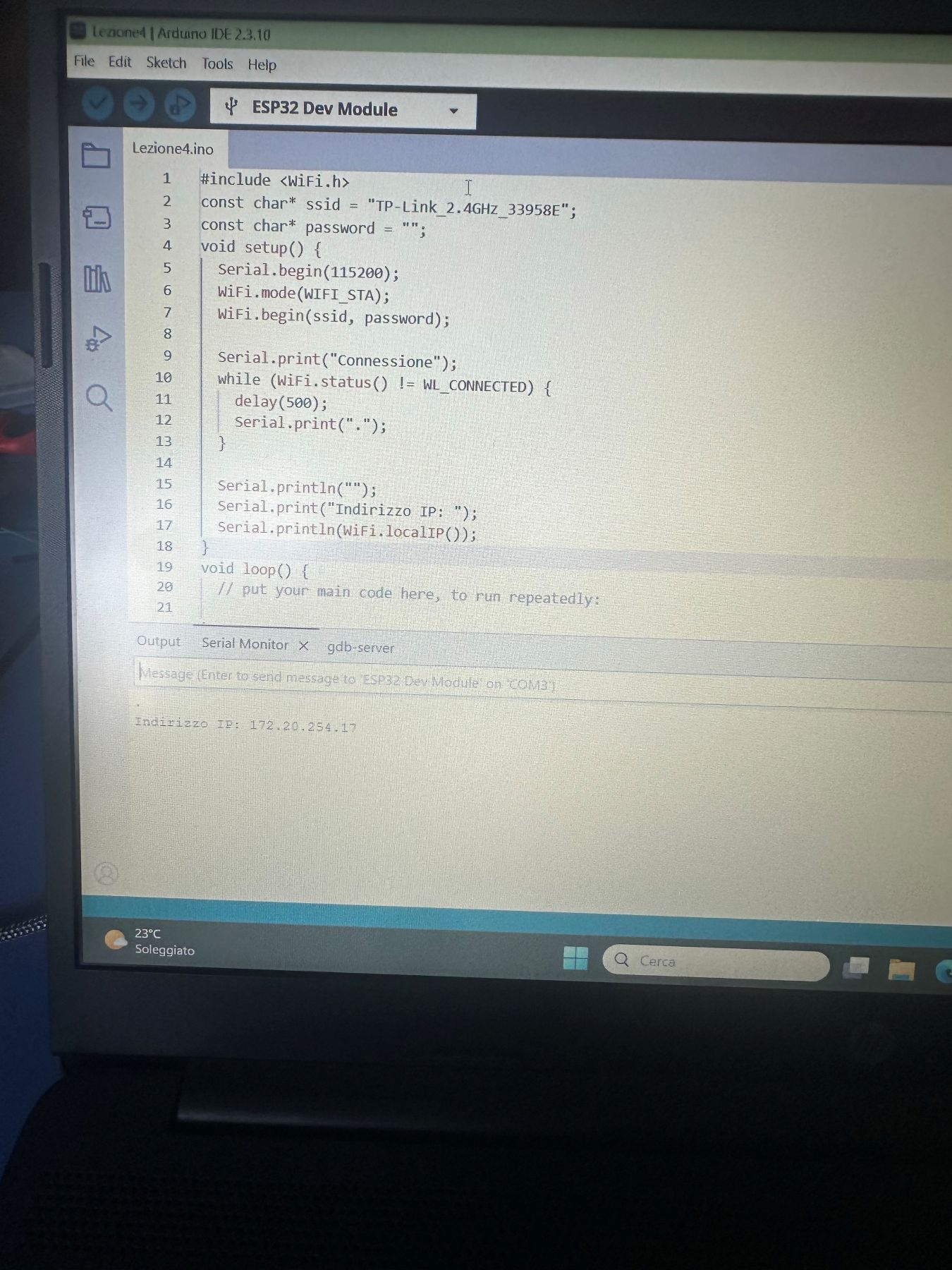

7 · Anticipazione Lezione 3: Wi‑Fi e indirizzo IP

Abbiamo collegato l’ESP32 alla rete Wi‑Fi a 2,4 GHz in modalità station (STA) e letto l’indirizzo IP assegnato dal router. Tutti i gruppi hanno individuato gli IP assegnati all’ESP32 tramite DHCP. Ottima occasione per ripassare Sistemi e Reti. Questo sarà il punto di partenza per la pagina web di comando.
